板材沖壓加工作為五金、家電、日用工業品生產的主導工藝之一，具有巨大的節能降耗潛力。

其中，節省原材料有很大的空間和潛力。根據近年來全國電氣開關、農機、家電、儀表行業的研究，沖壓板材料利用率約為 62.5%～73.5%之間。

隨著日甚的市場競爭，原材料的售價，跟著能源價格節節攀升而大幅上漲， 節省原材料已成為沖壓加工中緊迫的節能降耗任務， 是相關企業降低成本、增加效益的有效途徑，也是增強產品市場競爭力的重要手段。隨著日益激烈的市場競爭，原材料價格隨著能源價格的上漲而大幅上漲。 節約原材料已成為沖壓加工中節能降耗的緊迫任務。 是相關企業降低成本、提高效率的有效途徑，也是提高產品市場競爭力的重要手段。

沖壓材料在批量生產中的利用率 η 提高 1%，沖件成本降低 0.4～0.5 個百分點。

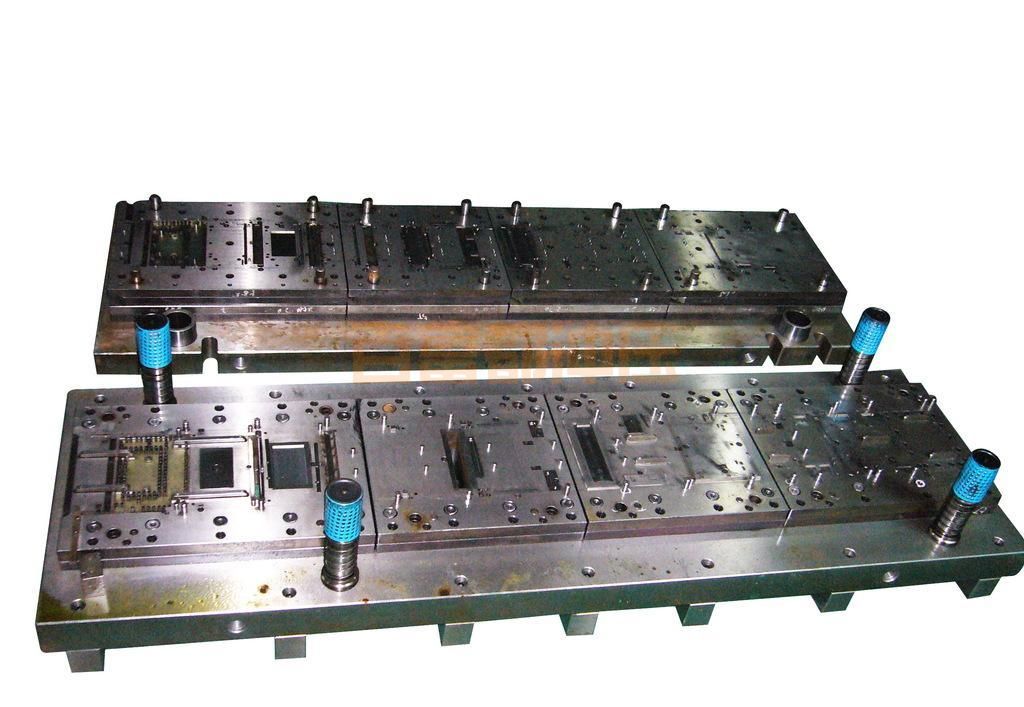

一、連續沖壓排樣圖設計原則

平板沖裁件（包括各種成型沖壓件的平板毛坯-下同）落料前，為節約材料，在板、條、帶、卷料上進行經濟合理的排列布置，獲得最佳樣品，達到盡可能高的材料利用率。在冷沖壓工藝設計和模具設計中，這是一項重要而技術性的工作；在冷沖壓模具結構設計中，沖壓件圖、沖壓工藝及其樣品圖是主要依據。

在已知的專業出版物中，詳細介紹了單工位沖裁模和復合模沖件的排樣，不涉及多工位連續模沖件的排樣。

多工位連續沖壓件的排樣圖應充分說明沖壓工藝和沖壓步驟的順序，并標明送料距離、延邊和搭邊的具體數據以及工位間的送進方式以及沖壓件的所有沖壓工藝、變形和分離過程。

模具選型、結構設計、沖壓材料利用率 η、沖壓生產率與沖壓件的生產成本密切相關，但也影響了沖壓件的質量和模具壽命。排樣應充分考慮材料供應和沖壓設備的生產條件，在保證沖壓質量的基礎上，努力使沖壓模具具有更好的結構、更好的操作安全性和模具工藝，全面分析影響排樣的各種因素，進行多方案比較，選擇最佳排樣。

在模具沖壓設計開始前，應分析模具沖壓圖和排樣圖，了解其主要技術要求和沖壓加工難點，并根據模具沖壓過程的合理性和可能出現的問題，為模具沖壓結構設計奠定基礎。

在眾多的單工序沖模中，只有落料模和單工位復合模沖模需要設計排樣圖。也就是說，當沖裁(落料)平板沖裁件和成型沖壓件展開平毛坯時，需要進行排樣。而且大部分都是常規的搭邊和沿邊有廢料沖裁的排樣方式，大部分只能實現少?gòu)U料沖裁。無論采用何種排樣方法，排樣的合理性和優缺點一般都是通過材料利用率來衡量的。

連續模沖件的排樣不同于上述。材料利用率 η 不是衡量排樣質量的最重要和唯一標準。

對于連續模具沖壓件的排樣，要對沖壓件工藝進行分析，合理設計沖壓工藝流程和沖壓工藝流程順序，充分考慮連續沖壓工藝的特點和沖壓結構設計的需要，注意送料與工位間送料方式的選擇和定位系統的設計。

因此，連續模沖件的排樣是以連續沖壓工藝工步設計為基礎，以確保沖壓件質量及其尺寸與形位精度為核心，以沖壓工步順序安排和工位間送進方式選擇為先導，以沖模選型與結構設計為目的，應遵循的基本原則如下：

（1）有利于選用更簡單的沖模類型與結構，其操作安全、沖件質量好。

（2）沖模的制造工藝性好，修磨方便，制模周期短，制模與修模費用低。

（3）板材利用率 η 值高。

（4）模具壽命更高。

（5）沖壓效率更高，沖件生產成本更低。

上述五條中，第（1）條是首要的。

有時不可能各條兼得，應首先考慮用戶要求及交貨期，其他條款可適當放寬。在很多情況下，更高的材料利用率 η 往往使沖模的結構復雜化，制模難度更大，甚至現有制模設備和技術水平都難以制造，再好的排樣和再高的 η 值，也必須放棄；有的寧肯降低板材利用率η 而獲取更好的制模工藝性，更短的制模周期，更高的模具壽命。

二、排樣形式的選擇及其與沖模類型和結構的關系

對只有一個工位的落料模和復合模而言，平板落料沖件和各種成形沖件展開平毛坯在板、條、帶、卷料上的排樣方式通常有：?jiǎn)瘟兄迸拧瘟行迸?；雙列并列直排、雙列對頭直排、雙列對頭斜排；多列直排、參錯排及混合排等多種形式。

不同排樣方式獲得不同的材料利用率，不同的排樣方式的選擇，首先要考慮達到?jīng)_件要求的尺寸與形位精度，再?zèng)Q定選用合適的沖模類型及其結構。

如沖件尺寸精度要求 1t10 級以上，則應采用有沿邊、有搭邊的排樣方式；無搭邊排樣的沖件尺寸精度較差，一般都在1t12 級以下，甚至低到 1t14 級。如果沖件尺寸精度高達 1t9 級以上并要求沖件平直，則應選用滑動導向?qū)е＜軒棄盒读习褰Y(jié)構的沖模，且其排樣應給有足夠的沿邊與搭邊。

根據德國工業標準 din1543 對冷沖壓鋼板按厚度 t 分類：t＜3mm 為薄板。

在儀器儀表和電子行業產品生產中，經常采用 t≤0.3～0.1mm 甚至≤0.1～0.05mm 的超薄箔材沖壓件，給沖壓排樣及其沖模設計帶來很多困難。

由于排樣的沿邊、搭邊寬度和沖裁間隙大小都隨沖件料厚 t 增減。

當 t≤0.5mm 時，搭邊與沿邊寬度要大于 t 才不至于在沖裁時被拉入凹模洞口，并使其有足夠的強度和保證搭邊框有較好的送進剛度；t=0.3mm 的低碳鋼板，按 gb/t16743-1997《沖裁間隙》國際規定的ⅰ類間隙，可取 3%t 為沖模單邊間隙 c=3%×0.3mm=0.009mm，t=0.1mm 則 c=0.003mm，即 3μm。而 gb/t2854-90 國際ⅰ 級滑動導向?qū)е＜芤?guī)定的導柱導套配合間隙為 0.010～0.016mm。所以，在上述超薄料沖裁與連續沖壓時，應特別注意選擇合適的排樣方式、設計合理而精密的模具結構，否則就難以完成這類沖件的沖制，也不可能達到要求的尺寸與形位精度。

對于 t＜0.5mm 的超薄料沖件連續沖壓成形，其排樣搭邊與沿邊可取等寬，視沖模結構設計需要，還可適當放大。在沖模結構類型選擇方面，推薦選導柱模架彈壓卸料導板式?jīng)_模，而且最好是將彈壓導板裝在導柱上并在卸料板（導板）上裝小導柱，以保證彈壓卸料導板式?jīng)_模，具有精準的導向并提高沖模沖壓精度；沖件群孔的同軸度、位置度對排樣進距精度及沖模送進定位提出了更高要求。排樣時應給予特別關注。

料厚 t≤0.1mm 的超薄料沖件，特別是多工位一模成形的復雜形狀沖件，不宜采用多列斜排、對頭排及翻身沖，更不宜采用混合排。否則，搭邊框在送料時易變形、拉斷、甚至拉入凹模，影響生產，增加廢次品，損壞模具；料厚 t≥3mm 的中厚板沖件，不推薦采用裁搭邊排樣，t≥4.75mm 的沖件，不推薦采用套裁與拼裁排樣。否則，將給模具的結構設計帶來困難。

尺寸精度≤±0.01mm，料厚 t≤0.1mm 的箔材高精度沖件，尤其精度高于 1t9 級的形狀復雜的沖件，推薦采用滾珠導柱模架彈壓卸料導板式?jīng)_模結構。

排樣圖設計要點 單工位落料模和復合模的排樣圖設計，是按平板沖裁件及立體成形件展開平毛坯的外形，在條、帶料上反復布置，在保證沖件質量和工藝要求的生產效率的情況下，沖模結構更簡單，制模更方便，達到盡可能高的材料利用率為準則，選定更佳排樣方式。一般情況下，沖裁件的外形及尺寸結構決定了排樣類型，大多要采用有沿邊、有搭邊的傳統排樣方式，進行有廢料沖裁。

根據多年實踐經驗，對于單工序落料與復合沖裁及單工位綜合式復合沖壓的沖件排樣圖設計，都可以按平板沖裁件及立體成形件展開平毛坯一次落料來考慮。連續模沖件排樣與單沖模相比要復雜的多，其排樣要保證連續沖壓工藝順利實施并獲取盡可能高的 η值，操作安全，效率高，影響因素多，要求高。其步驟與要點如下：

（1）通過對沖件詳盡的工藝分析后，就沖件連續沖壓一模成形的可行性進行研究并提出多個沖壓工藝方案進行對比，從中選優后實施排樣。

（2）沖件的形狀、尺寸及精度，直接影響到連續沖壓工藝及工步順序，排樣時要考慮連續沖壓的工藝性、沖模結構設計的需要，在工步順序與工位安排上注意以下各點：

a、沖件上群孔中對孔距精度要求在 1t10 級以上或孔距公差值小于 0.01mm 的孔，均應在一個或相鄰兩個工位上沖出；

b、沖件上孔壁、孔邊小于料厚 t 或不足 2mm，應分步在兩個工位上沖出，以增強凹模強度及擴大凸模在其固定板上的安裝位置；

c、對于群孔同軸度、位置度要求很高，允差小于 0.01mm，可將有關孔一次沖出或在相鄰二工位上沖出，要求光潔沖孔與沖裁的部位應集中在一兩個工位上實施；

d、如沖件外形和成形件展開毛坯尺寸公差很?chē)?yán)，可考慮整體落料而后彎形或拉深；如沖裁件局部凸臺或凹口尺寸要求嚴，可用多工位分開單獨沖切后拼合；

e、對于產量大的小型復雜形狀成形沖件，應盡量采用多工位連續沖壓一模成形，以提高沖件質量與效率；

f、尺寸精度要求 1t10 級以上的高精度沖件，排樣時應盡量減少工步，防止工位數多，送料積累誤差大，降低沖壓精度，局部精沖、鐓擠、打扁等均應安排專門工位；

h、具有復雜的多向彎曲、側向沖成形與切口等要橫向施力沖壓的沖件，應考慮在平面沖孔、切口后或落料之前，采用楔傳動橫向沖壓一模成形，以提高精度與效率。

（3）考慮沖模結構設計的需要和沖壓變形所需位置的要求，設置必要的空擋工位，加大凸模在固定板上的安裝位置；如有材料打扁減薄增大覆蓋的凹模表面積，也應增設空工位以加大凹模壁厚。

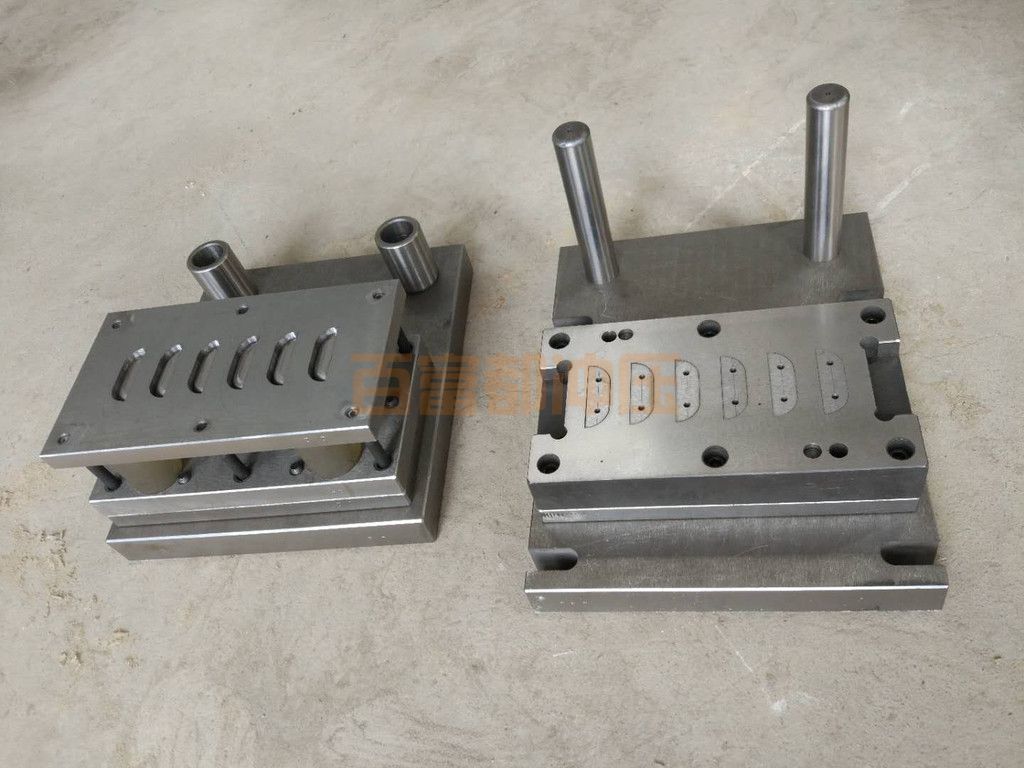

三、連續模沖件的排樣類型及方法

根據連續模沖壓工藝特點，工位同送進方式、排樣有無搭邊及切除工藝廢料方法等幾項要點，可將連續模沖件排樣歸納為以下幾種類型及排布方法：

1、分切組合排樣

各工位分別沖切和成形沖件的一部分，各工位相對獨立，互不相干，其相對位置由模具控制，最后組合成完整合格的沖件，見圖 1a)、b)、f)、j)。

2、拼切組合排樣

沖件的內孔與外形，甚至是一個完整的任意形狀沖裁線，都用幾個工位分開沖切，最后拼合成完整的沖件，雖與分切組合類似，但卻不盡相同。其各工位拼切組合，沖切刃口相互關聯，接口部分要重合，增加了制模難度。

3、裁沿邊排樣

用沖切沿邊的方法獲取沖件側邊的復雜外形即裁沿邊排樣。當沖切沿邊在送料方向上的長度 l 與進距 s相等時，即 l=s，則該凸?？扇〈鷤?cè)刃并承擔對送進原材料切邊定距的任務。通稱這類側邊凸模為成形側刃。由于 jb/t-76481-94 標準側刃品種少且尺寸規格有限，最大切邊長度僅 40.2mm。當送料進距 s＞40.2mm時，便只能用非標準側刃了。

采用標準側刃的另一個缺點是，要靠在原材料側邊切除一定寬度的材料，形成長度等于送料進距的切口，對送進原材料定位，增加了工藝廢料，使 η 值下降 2%～3%。用側邊凸模裁沿邊，既能完成沖件側邊外廓任意復雜外形的沖裁，又可實現對送進原材料進距限位，取代標準側刃，一舉多得。

4、裁搭邊排樣

對于細長的薄料沖裁件，與搭邊連接的部位有復雜的待沖切外廓的長沖件，用裁搭邊排樣可收到優質高 產的效果，可避免細長沖裁件扭曲變形、卸件困難等缺點。比較典型的沖件是儀表指針、手表秒針等，采用上述裁搭邊排樣，效果很好，為了制模方便，有時將搭邊放大，便于落料，而作為搭邊留在原材料上的沖件，最后才切開分離出來。

5、沿邊與搭邊組合沖切排樣

通過分工位逐步?jīng)_切沿邊與搭邊，獲取成形沖件展開毛坯并沖壓成形的排樣，稱之為沿邊與搭邊組合沖切排樣。諸工位沖去工藝廢料，沖件留在原材料上逐步成形至最后工位分離。這種排樣形式可以保持諸工位在同一平面上，沿送料方向呈直線排布，各工位間用送進原材料攜帶工件送進到位，模具結構簡單， 操作方便亦安全。

6、套裁排樣

用大尺寸沖裁件內孔的結構廢料，在同一套連續模的專設工位上沖制相同材料更小尺寸的沖件，即套裁排樣。

一般情況下是先沖內孔中的小尺寸沖件，大尺寸沖件往往最后工位上落料沖出。

用單工位復合沖裁模套裁墊圈是早為人們熟知的典型套裁排樣。多工位連續沖裁件的套裁排樣，由于上下工位無搭邊套料，同軸度要求高，送料進距念頭要小才能保證套裁沖件尺寸與形位精度。

7、拼裁排樣

利用沖件的工藝廢料與沿邊相連的結構廢料，相互拼合沖制相同材料的多種沖件，即拼裁排樣。與套裁排樣的區別在于，拼裁是盡量利用工藝廢料或多余的沿邊與搭邊，及由于沖件復雜的外形，凸、凹差異大而產生的外沿結構廢料，沖制材質相同的多種沖件。排樣時，充分利用沖件外形凸、凹部分，相 互摻叉嵌入拼合排布，使原材料得到充分利用。

無搭邊排樣與無廢料沖裁由于絕大多數連續模沖件都采用有沿邊、有搭邊排樣，只能進行有廢料沖裁。如果能進行無沿邊、無搭邊排樣，同時沖裁件又無結構廢料產生，便可進行無廢料沖裁。真正使使板材利用率達到或接近 100% 的完全無廢料沖裁的沖件較為罕見。但凡能進行無搭邊排樣的沖件，都可進行少?gòu)U料沖裁。

欲實施沖裁件的無廢料與少?gòu)U料沖裁，首先要進行沖裁件的無搭邊排樣。

由于實施無搭邊排樣要有一定的條件和方法。除上述連續模沖件可以進行無搭邊排樣，進行無廢料或少?gòu)U料沖裁外，單工序沖模、單工位復合沖裁模亦可這樣做。

四、非直線送進的連續式復合模沖件排樣法

多數連續模送料方向是在同一個平面上沿直線進行，各工位送料是用送進原材料攜帶法。為此，用搭邊連接沖件一直保留在原材料上，供各工位沖壓加工。直到加工完成到最后一個工位才能將與搭邊連接的成品沖件分離出原材料。對于一些彎邊高度大、 拉深高度大和需要多向施力彎形的復雜形狀的沖件， 常常需要整體落料后在另一套沖模上成形。

否則，因需要沖模有大的開啟高度，才能將沖成的沖件從模腔中取出來。如用常規連續模使其諸工位沿送料方向在同一平面呈直線排布，將使沖模結構設計出現困難。

這類沖件用多工位連續模一模成形，其排樣方法完全不同于前述各種常規連續模排樣，采取整體落料展開平毛坯后，用斜楔驅動的專門推送料機構，將落料毛坯推送到與原材料送進方向呈一定角度的成形工位上，彎曲或拉深成形。使該沖模諸工位呈 l 形排布，而且各工位不在一個平面上

隨著現代沖壓技術的迅速發展和沖壓機械化與自動化程度不斷提升以及沖壓安全生產要求的提高，這類結構的連續模會日趨增多的得到廣泛使用。

吊環沖件三工位連續復合模，其第一工位沖矩形孔，第二工位落料彎曲復合沖壓，第三工位是由件 8 斜楔驅動的送料系統，通過推板件 6 將第二工位彎形的工件沿彎芯件 12 推送到位后，用兩套件13 斜楔傳動機構，相對并垂直與送料方向施力，推動一對成形凹模件 17，沖壓工件最終成形。該沖模既有連續模的動作特點， 又有復合模的功能， 由于第二到第三工位是工件從原材料上分離下來另外形成，叫級進模不符實際；

稱連續模則忽略了第二工位復合沖壓的功能及整個沖模的分離與變形復合沖壓的特征，故命名為連續式復合模較合適。

連續式復合模采用錯開雙列直排，整體落料后分別向兩邊推送展開毛坯并在第三工位上彎成形，生產效率高，沖件質量好。這類自動或半自動連續式復合模操作安全，隨著卷材供應品種與規格多樣化，使用會越來越多。
